Schéma de la platine d'essais
Signaux du bus EIB/KNX
Tous les oscillogrammes ont été relevés à partir d'un FLUKE 192B SCOPEMETER (entrées différentielles)
| Les oscillogrammes ci-contre sont issus d'une mesure sur le bus continu 29 V (différentes bases de temps), avec une première action sur le poussoir P1 pour l'allumage de la lampe L1, suivie d'une deuxième action pour l'extinction de la lampe.
|

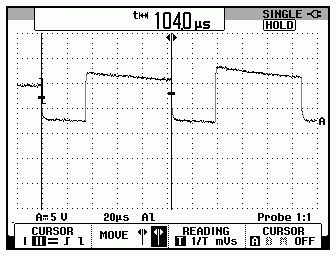

| Vérification de la vitesse de transmission |
 | Le débit théorique du bus EIB/KNX est de 9600 bits/s
La durée d'un bit est donc de 1/9600 = 104 µs
Cette valeur est confirmée par l'oscillogramme ci-contre
On constate aussi que les excursions de tension relatives au 29V correspondent approximativement aux valeurs théoriques (-5V et +5V) |

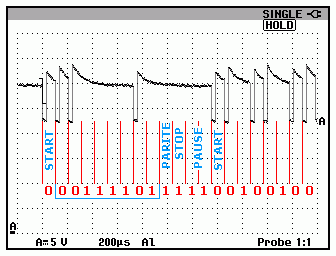

| Identification du premier caractère |
 | Après le bit de START (qui est toujours un 0 logique), les 8 bits (octet) suivants sont
00111101 (poids faible en premier)
ce qui donne pour le poids fort en premier (écriture habituelle) : 10111100
qui se décompose en deux quartets 1011 et 1100
En notation hexadécimale
1011 correspond à B (11=8+2+1) et 1100 correspond à C (12=8+4)
Le premier octet est donc BC qui est le caractère de contrôle correspondant à une émission normale avec priorité basse
Le bit de parité (parité paire) est issu du comptage du nombre de bits à 1 dans l'octet (N1), soit N1=5, chiffre impair : le bit de parité (P) est donc mis à 1 afin que N1+P soit pair
Le bit de STOP est toujours un 1 logique
Une PAUSE correspondant à 2 bits à 1 marque la fin du premier caractère |

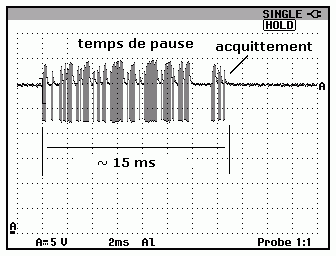

| Télégramme d'allumage de L1 |
 | Le télégramme se décompose en :
- commande (9 caractères)
- temps de pause de 15 bits
- acquittement (1 caractère)
Un caractère contient 13 bits :
Start + 8 données + Parité + Stop + 2 (Pause)
Le télégramme contient :
9 x 13 + 15 + 13 = 145 bits
Chaque bit a une durée de 104 µs
Le télégramme est donc transmis en :
145 x 0,104 = 15.1 ms |

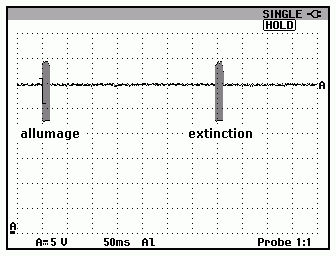

| Télégrammes d'allumage et d'extinction de L1 |
 | |
Logiciel de capture
Ce logiciel permet, à partir d'une
interface EIB/RS232, de récupérer tous les caractères transmis sur le bus EIB/KNX. Le contenu de la fenêtre de réception peut être imprimé ou récupéré dans le fichier texte
telegramme.txt présent dans le répertoire d'installation.
Attention : un télégramme capturé comprend aussi son accusé de réception (à la fin du télégramme)
Exemple de capture : action sur le poussoir P4 pour allumage puis extinction de la lampe L4
Analyse de la capture
La capture précédente contient les codes hexadécimaux :
BC 12 0A 33 03 E1 00 81 0B CC
- BC : caractère de contrôle, émission normale, priorité basse
| 1 | 0 | R | 1 | P | P | 0 | 0 | Priorité de transmission |
| | | | | 0 | 0 | | | Priorité système |
| | | | | 1 | 0 | | | Priorité alarme |
| | | | | 0 | 1 | | | Priorité haute |
| | | | | 1 | 1 | | | Priorité basse |
| | | 0 | | | | | | Répétition |
| | | 1 | | | | | | Emission normale |
- 12 0A : adresse physique de l'expéditeur zone 1, ligne 2, participant 10
- 33 03 : adresse du destinataire (lampe L4)
le bit fort du caractère suivant (E1) est 1, donc cette adresse est une adresse de groupe
0011 0011 0000 0011 qui correspond à 6/771 sur 2 niveaux
0011 0011 0000 0011 qui correspond à 6/3/3 sur 3 niveaux
| | adresse | sur 2 niveaux | sur 3 niveaux |
L1 | 33 00 | 6/768 | 6/3/0 |
L2 | 33 01 | 6/769 | 6/3/1 |
L3 | 33 02 | 6/770 | 6/3/2 |
L4 | 33 03 | 6/771 | 6/3/3 |
Utilitaire de calcul des adresses de groupe (swf 40 Ko) english version
- E1 : 1 110 0001
1 : l'adresse du destinataire est une adresse de groupe (déjà vu au dessus)
110 : compteur de routage = 6 (le compteur de routage définit le nombre maximal de réexpéditions du télégramme, en cas d'échec de transmission)
0001 : longueur de la donnée = 1, soit 2 octets
- 00 81 : donnée qui correspond à l'allumage de L4
(00 80 correspond à l'extinction)
- 0B : octet de sécurité calculé en parité impaire (0B donne 0000 1011)
| BC | 1 | 0 | 1 | 1 | 1 | 1 | 0 | 0 |
| 12 | 0 | 0 | 0 | 1 | 0 | 0 | 1 | 0 |
| 0A | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 0 |
| 33 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 |
| 03 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 |
| E1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 1 |
| 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 81 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
| nombre de 1 | 3 | 1 | 3 | 3 | 2 | 1 | 4 | 4 |
| octet de sécurité | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 1 |
Utilitaire de calcul de parité (swf 70 Ko)
CC : caractère d'acquittement correspondant à une réception correcte
| 0 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | NAK (réception incorrecte) | 0C |
| 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | BUSY (occupé) | C0 |
| 1 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | ACK (réception correcte) | CC |
Interface de capture EIB/RS232
Cette interface est facile à réaliser et à mettre au point
Elle permet, associée au logiciel de capture ci-dessus, de récupérer sur un PC, tous les caractères qui transitent sur le bus EIB/KNX
La réalisation de cette interface peut se faire en
circuit imprimé simple face (documents fournis) ou sur plaque perforée
Schéma
Le 555 fonctionne en monostable, de période légèrement supérieure à 104 µs, réglable par le potentiomètre 100 K
Il est alimenté en 5 V (diode Zener 5,1V)
L'entrée 2 est ramenée dans la plage 0 - 5 V par les diodes Zener 24 V et 5,1 V
La diode 1N4148 autorise la décharge du condensateur 1nF, lorsque la borne 2 passe à 0 V (monostable redéclenchable)
Le montage push-pull (transistors 2N2222 et 2N2907) permet une adaptation à la RS232 (+10 V ou -10 V)
La liaison au PC se fait par le port série (connecteur DB9) : Received Data RD (2) et Masse du signal M (5)
Toutes les résistances sont des 1/4 W
L'ajustable 100 K est un multitours
Oscillogrammes
Voie A : bus EIB
Voie B : RD (RS232)

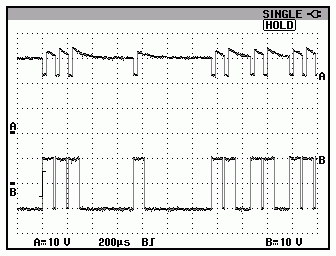

 | Mauvais réglage du potentiomètre 100K |

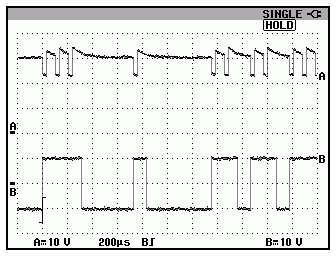

 | Réglage correct |

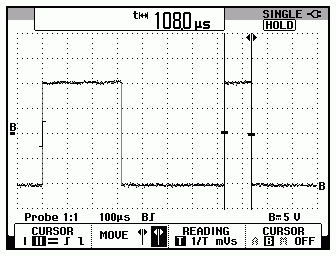

 | Détail du signal RS232
Amplitude : 20 V (-10 V à +10 V)
Durée d'un bit : 108 µs |
Circuit imprimé
Schéma + typon sous Proteus La carte est implantée dans un cadre Mosaïc - Legrand de profondeur 40 mm (74802+89320+75002)
Une prise informatique Legrand (74206) permet la connexion au PC via un câble RS232 SubD 9 points mâle-femelle (Radiospares 128-4265) avec câblage droit, fil à fil.
2 fiches BNC permettent de récupérer les signaux EIB et RS232 sur l'oscilloscope
Voir la
photo de l'implantation de la carte dans la boîte
Liste de matériel
Matériel HAGER -
http://www.hagergroup.fr/ Matériel LEGRAND -
http://www.legrand.fr/Radiospares -
http://www.radiospares.fr/Prix indicatifs (en Euros) de Janvier 2005
Partie câblée
| Désignation | Marque | Référence | Prix HT |
| Alimentation 29v | HAGER | TS111 | 255,69 |
| Module 4 entrées | HAGER | TS304 | 83,82 |
| Module 4 sorties 10A | HAGER | TS204C | 234,97 |
| 4 Poussoirs Mosaic 45 | LEGRAND | 740301 M | 23,60 |
| Support + cadre + plaque 4 modules | LEGRAND | 74804+89324+75010 | 6,78 |
| Inter différentiel 30 mA | LEGRAND | 08628 | 58,70 |
Partie capture
| Désignation | Marque | Référence | Prix HT |
| Connecteur DB9 | LEGRAND | 74206 | 13,80 |
| Support + cadre + plaque 2 modules | LEGRAND | 74802+89320+75002 | 4,71 |
| Cordon informatique 1,8m SubD 9 M/F * | Radiospares | 128-4265 | 12,26 |
| Logiciel de capture à télécharger gratuitement ici |
| Interface de capture à réaliser suivant les spécifications données ici |
Partie logiciel ETS
| Désignation | Marque | Référence | Prix HT |
| Cordon informatique 1,8m SubD 9 M/F * | Radiospares | 128-4265 | 12,26 |
| BCU | HAGER | TA004 | 79,74 |
| Interface RS232 | HAGER | TH002 | 146,18 |
Logiciel ETS :
http://www.eiba.com/en/ets3/* câblage droit, fil à fil
Partie réseau
| Désignation | Marque | Référence | Prix HT |
| Routeur IP | SIEMENS | N146 | 295 |
| Alimentation 640mA | SIEMENS | N125/21 | 154 |
Ressources
Documentation technique
- Module de 4 sorties pour l'éclairage TS 204C (pdf 60 Ko)
- Module 4 entrées à encastrer TS 304 (pdf 55 Ko)
- Alimentation 29V 320mA TS111 (pdf 50 Ko)
